Pitzl - Instortanker - Verstelbaar M24 draadeind - 250-330mm - bovenplaat Ø100 mm

De Pitzl instortanker met verstelbaar M24 draadeind is ontworpen voor een permanente en mechanisch verankerde verbinding tussen houten palen en betonfunderingen. Dit type paaldrager wordt vóór het betonstorten in de bekisting geplaatst, waardoor na uitharding een vaste en duurzame verankering in het beton ontstaat.

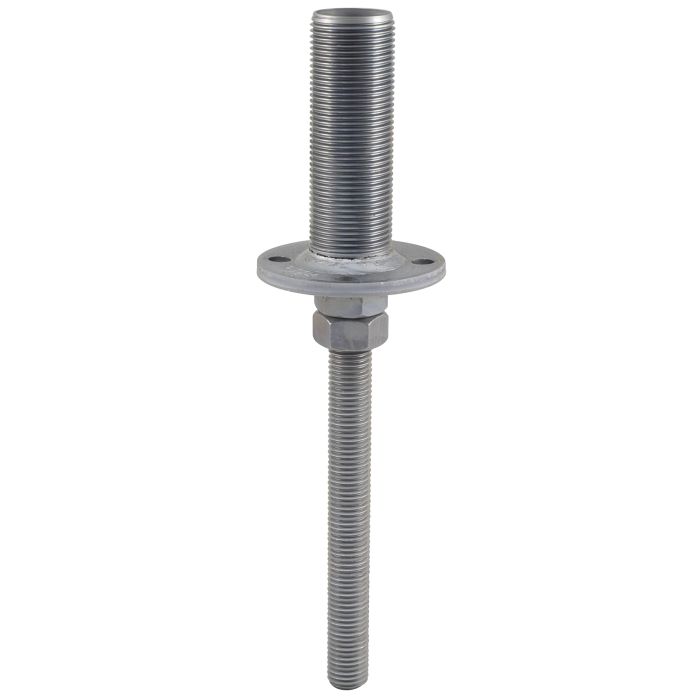

Pitzl instortanker – verstelbaar – M24 draadeind – 250 tot 330 mm – bovenplaat Ø100 mm met dorn ØM44×130 mm

Dankzij het verstelbare metrische draadeind (M24) kan de hoogte na het uitharden van het beton nauwkeurig worden gecorrigeerd. De ronde bovenplaat met een diameter van 100 mm is voorzien van een vastgelaste dorn ØM44 × 130 mm, die in de houten paal wordt opgenomen. Deze dorn zorgt voor een stabiele centrering en draagt bij aan een betrouwbare opname van verticale en zijdelingse krachten.

Toepassing

Deze verstelbare instortanker is geschikt voor permanente houtconstructies zoals carports, veranda’s, pergola’s, schuren, houtskeletbouw en dragende kolommen. Door de combinatie van instorting in beton en hoogteverstelling is dit systeem ideaal voor constructies waarbij maatvastheid en uitlijning essentieel zijn.

Belangrijkste eigenschappen

• Instortanker voor betonfunderingen
• Verstelbaar metrisch draadeind M24
• Ronde bovenplaat Ø100 mm
• Vastgelaste dorn ØM44 × 130 mm voor centrering in de paal
• Permanente mechanische verankering in beton

Beschikbare uitvoeringen

Deze instortanker is leverbaar in de volgende uitvoeringen:

• 10934.2403 – instortlengte 250 mm, M24 draadeind, bovenplaat Ø100 mm met dorn ØM44 × 130 mm
• 10934.3403 – instortlengte 330 mm, M24 draadeind, bovenplaat Ø100 mm met dorn ØM44 × 130 mm

Montage

1. Plaats de instortanker in de juiste positie in de bekisting vóór het betonstorten.
2. Controleer de loodlijn, hoogte en uitlijning van het draadeind.
3. Stort het beton rondom de ankerconstructie en laat dit volledig uitharden.
4. Stel na uitharding de gewenste hoogte af met stel- en borgmoeren.
5. Plaats de houten paal over de dorn en fixeer deze mechanisch.

Samenvatting

De Pitzl instortanker met verstelbaar M24 draadeind en dorn combineert een vaste verankering in beton met nauwkeurige hoogteverstelling en betrouwbare centrering van de houten paal. Hierdoor is dit systeem geschikt voor duurzame en statisch belaste houtconstructies.
