Pitzl - Instortanker - Verstelbaar M30 draadeind - 250-330mm - bovenplaat Ø100 mm

De Pitzl instortanker met verstelbaar M30 draadeind is ontwikkeld voor een permanente en mechanisch verankerde verbinding tussen houten palen en betonfunderingen. Dit type paaldrager wordt tijdens het storten van een betonpoer, funderingsstrook of betonplaat in de bekisting geplaatst, waardoor een vaste verankering in het beton ontstaat.

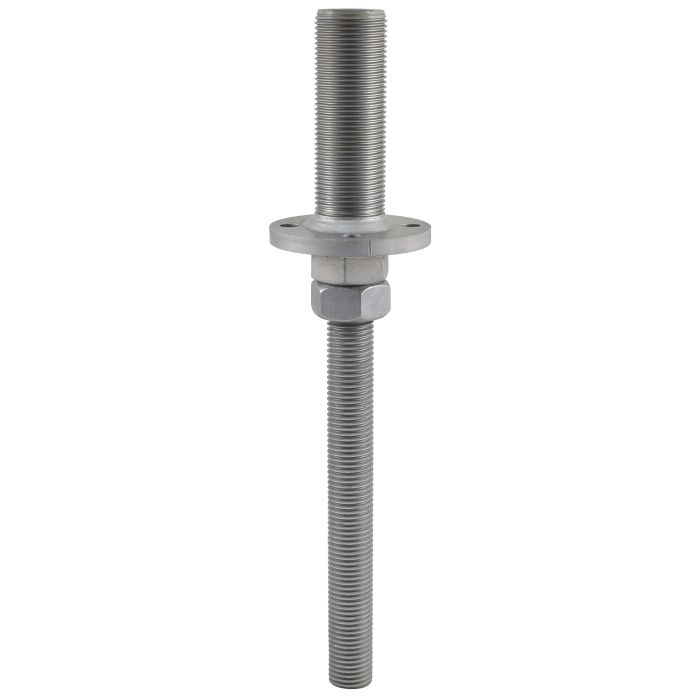

Pitzl instortanker – verstelbaar – M30 draadeind – 250 tot 330 mm – bovenplaat Ø100 mm met dorn ØM44×130 mm

Dankzij het verstelbare draadeind kan de hoogte na het uitharden van het beton nauwkeurig worden afgesteld. De bovenplaat is voorzien van een vastgelaste dorn ØM44 × 130 mm, die in de houten paal wordt opgenomen. Dit zorgt voor een stabiele centrering en een goede opname van verticale en zijdelingse krachten.

Toepassing

Deze verstelbare instortanker is geschikt voor permanente houtconstructies zoals carports, overkappingen, pergola’s, schuren en andere dragende toepassingen in de houtbouw. De combinatie van instorting in beton en hoogteverstelling maakt dit systeem geschikt voor situaties waarin nauwkeurige uitlijning vereist is.

Belangrijkste eigenschappen

• Instortanker voor betonfunderingen
• Verstelbaar metrisch draadeind M30
• Ronde bovenplaat Ø100 mm
• Vastgelaste dorn ØM44 × 130 mm voor centrering in de paal
• Permanente mechanische verankering in beton

Beschikbare uitvoeringen

Deze instortanker is leverbaar in de volgende uitvoeringen:

• 10934.2303 – instortlengte 250 mm, M30 draadeind, bovenplaat Ø100 mm met dorn ØM44 × 130 mm
• 10934.3303 – instortlengte 330 mm, M30 draadeind, bovenplaat Ø100 mm met dorn ØM44 × 130 mm

Montage

1. Plaats de instortanker in de juiste positie in de bekisting vóór het betonstorten.
2. Controleer de loodlijn, positie en hoogte van het draadeind.
3. Stort het beton rondom de ankerconstructie en laat volledig uitharden.
4. Stel na uitharding de hoogte af met stel- en borgmoeren.
5. Plaats de houten paal over de dorn en fixeer deze mechanisch.

De Pitzl instortanker met verstelbaar M30 draadeind en dorn combineert een vaste verankering in beton met nauwkeurige hoogteverstelling en betrouwbare centrering van de houten paal. Daarmee is dit systeem geschikt voor duurzame en statisch belaste houtconstructies.
