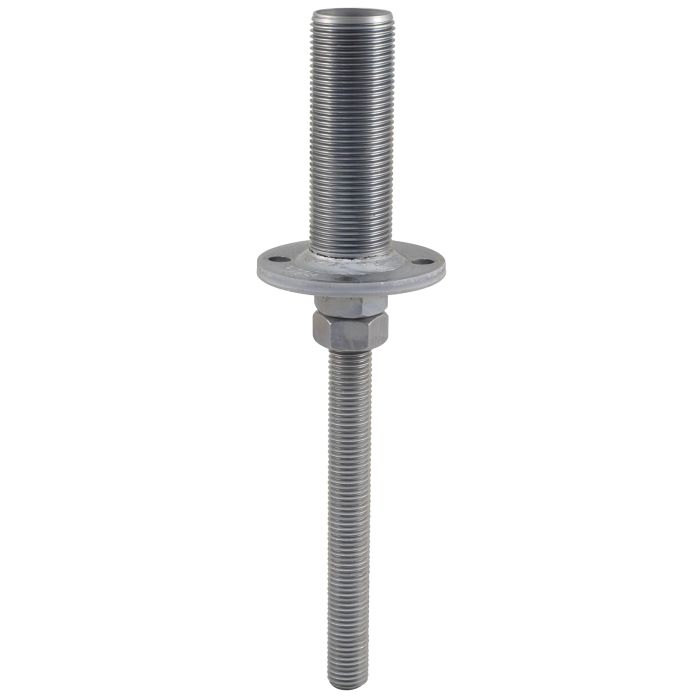

Pitzl - Instortanker - Verstelbaar M30 draadeind - lengte 250-330mm - bovenplaat Ø100 mm

De Pitzl instortanker met verstelbaar draadeind is ontworpen voor een permanente en stabiele verankering van houten palen in beton, met de mogelijkheid om na montage de hoogte nauwkeurig af te stellen. Deze instortbare paaldrager wordt tijdens het betonstorten geplaatst in een funderingspoer, funderingsstrook of betonplaat, waardoor een vaste mechanische verbinding met het beton ontstaat.

Pitzl Instortanker – verstelbaar – M30 draadeind – 250 tot 330 mm – bovenplaat Ø100 mm

Dankzij het verstelbare metrische draadeind (M30) kan de hoogte na uitharding van het beton worden gecorrigeerd. Dit maakt deze paaldrager geschikt voor situaties waarin exacte uitlijning noodzakelijk is, bijvoorbeeld bij dragende houtconstructies. De ronde bovenplaat met een diameter van 100 mm biedt een stabiel montagevlak voor houten kolommen.

Toepassing

Deze verstelbare instortanker wordt toegepast bij permanente houtconstructies zoals carports, overkappingen, pergola’s, schuren en andere dragende houten constructies. De paaldrager is bedoeld voor situaties waarbij een hoge mate van stabiliteit vereist is en hoogtecorrectie wenselijk blijft na het storten van beton.

Belangrijkste eigenschappen

• Instortanker voor betonfunderingen
• Verstelbaar metrisch draadeind (M24 of M30, afhankelijk van uitvoering)
• Ronde bovenplaat Ø100 mm
• Permanente mechanische verankering in beton
• Geschikt voor statisch belaste houtconstructies

Beschikbare uitvoeringen

Deze instortanker is leverbaar in de volgende uitvoeringen:

• 10934.3302 – M30 draadeind, instortlengte 330 mm, bovenplaat Ø100 mm
• 10934.2402 – M24 draadeind, instortlengte 250 mm, bovenplaat Ø100 mm

Montage

1. Plaats de instortanker in de juiste positie in de bekisting vóór het betonstorten.
2. Controleer de positie, loodlijn en hoogte van het draadeind.
3. Stort het beton en laat dit volledig uitharden.
4. Stel na uitharding de gewenste hoogte af met stelmoeren.
5. Monteer de houten paal op de bovenplaat en fixeer mechanisch.

Samenvatting

De Pitzl instortanker met verstelbaar draadeind combineert een vaste verankering in beton met nauwkeurige hoogteverstelling. Hierdoor is deze paaldrager geschikt voor permanente houten constructies waarbij stabiliteit en maatvastheid essentieel zijn.
