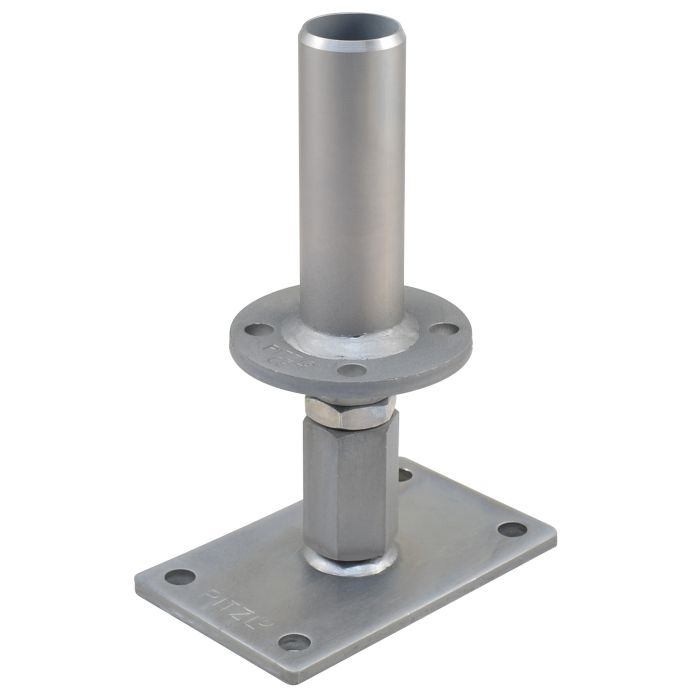

Pitzl Verstelbare paaldragers M24 - lengte 110-420mm - bovenplaat Ø100x8 mm - dorn Ø42,4x130 mm

De Pitzl verstelbare paaldragers M24 uit de PTP easy System 10930 / 10931-serie zijn ontworpen voor het veilig, stabiel en nauwkeurig verankeren van houten palen op betonnen funderingen. Dankzij het sterke M24 draadeind, de royale Ø100×8 mm bovenplaat en de robuuste onderplaat van 160×100×8 mm biedt deze paaldrager een krachtige funderingsoplossing voor uiteenlopende houtconstructies.

Pitzl Verstelbare Paaldragers M24 – 110 t/m 420 mm – Ø100 mm Bovenplaat

Deze productserie omvat vijf varianten met verschillende verstelbereiken van 110 tot 420 mm. Zo kan voor elk project de juiste paaldrager worden gekozen, passend bij de hoogte en belasting van de constructie. De paaldragers zijn veelgebruikt bij overkappingen, veranda’s, carports, schuren en prefab houtbouw.

Professionele, hoogteverstelbare paaldragers uit de PTP easy System 10930 / 10931-serie

• 110–200 mm – artikel 10930.1600
• 170–285 mm – artikel 10930.1000
• 195–310 mm – artikel 10930.1100
• 255–370 mm – artikel 10930.1200
• 305–420 mm – artikel 10930.1300

Technische specificaties

• Serie: PTP easy System 10930 / 10931
• Draadeind: Staal M24
• Verstelbereik: 110–420 mm (variantafhankelijk)
• Bovenplaat: Ø100×8 mm
• Onderplaat: 160×100×8 mm
• Dorn / verbindingspen: Ø42,4×130 mm
• Afwerking: Vuurverzinkt of ZiNiP-coating (afhankelijk van model)

Toepassingen

Deze verstelbare paaldragers worden veel gebruikt in professionele en particuliere houtbouw, onder andere voor:

• Houten overkappingen en kapschuren
• Pergola’s en tuinhuisconstructies
• Carports
• Veranda’s en terrasconstructies
• Prefab houtbouw

Voordelen van deze verstelbare Pitzl paaldragers

• Traploos hoogteverstelbaar tussen 110 en 420 mm
• Hoge belastbaarheid door M24 draadeind en 8 mm dikke staalplaten
• Geschikt voor dragende houtconstructies
• Nauwkeurige afstelling tijdens montage
• Robuuste en duurzame afwerking (vuurverzinkt/ZiNiP)

Draagkracht

Deze paaldragers zijn ontworpen voor zware belasting. Afhankelijk van de montage en fundering kunnen zij verticale krachten van honderden kilo’s tot meer dan een ton veilig opnemen. Hierdoor zijn ze uitermate geschikt voor dragende staanders in houtconstructies.

Montage-instructies

Bevestig de onderplaat op een betonnen poer of funderingsplaat met keilankers of betonankers. Plaats de houten paal op de Ø100 mm bovenplaat en bevestig met houtschroeven of houtdraadbouten. Dankzij het verstelmechanisme kan de hoogte exact worden ingesteld voor een vlakke, stabiele constructie.
