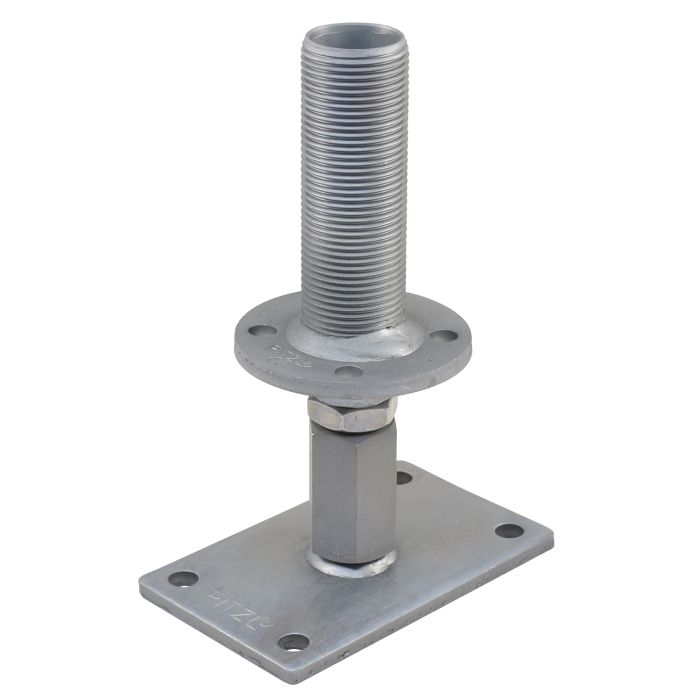

Pitzl verstelbare paaldragers M24 - lengte 110-420mm - bovenplaat Ø100x8 mm - dorn - ØM44x130 mm

De Pitzl verstelbare paaldragers met Ø44 mm dorn uit de PTP easy System 10930 / 10931-serie zijn ontworpen voor het veilig en nauwkeurig verankeren van houten staanders op betonnen funderingen. Dankzij het sterke M24 draadeind, de robuuste Ø100×8 mm bovenplaat en de stevige onderplaat van 160×100×8 mm biedt deze paaldragerserie een uiterst betrouwbare basis voor dragende constructies.

Pitzl Verstelbare Paaldragers M24 – 110 t/m 420 mm – Ø100 mm Bovenplaat – Dorn Ø44×130 mm

Deze configurabele productgroep bestaat uit vijf varianten met verstelbereiken van 110 tot 420 mm. De paaldragers worden veel toegepast in overkappingen, carports, pergola’s, kapschuren, prefab houtbouw en andere bouwprojecten waarbij stabiliteit en nauwkeurige uitlijning essentieel zijn.

Krachtige, hoogteverstelbare paaldragers voor professionele houtconstructies

• 110–200 mm – artikel 10931.1600
• 170–285 mm – artikel 10931.1000
• 195–310 mm – artikel 10931.1100
• 255–370 mm – artikel 10931.1200
• 305–420 mm – artikel 10931.1300

Technische specificaties

• Serie: PTP easy System 10930 / 10931
• Draadeind: M24 staal
• Verstelbereik: 110–420 mm (afhankelijk van variant)
• Bovenplaat: Ø100×8 mm
• Onderplaat: 160×100×8 mm
• Dorn: Ø44×130 mm – hoge stijfheid en belastingsoverdracht
• Materiaal: Vuurverzinkt staal of ZiNiP (modelafhankelijk)

Toepassingsgebieden

Deze Pitzl paaldragers worden gebruikt voor het dragen en verankeren van houten palen in:

• Houten overkappingen en veranda’s
• Carports en kapschuren
• Pergola’s en zware tuinconstructies
• Prefab houtmodules en massieve houten staanders
• Tuinhuizen en buitenverblijven

Voordelen van de Ø44 mm Dorn-uitvoering

• Extra hoge belastbaarheid door grotere dornmaat
• Hoge stabiliteit dankzij 8 mm dikke staalplaten
• Traploos verstelbaar tussen 110 en 420 mm
• Perfect voor dragende constructies en zwaar gebruik
• Duurzame fire-galvanized afwerking (fvz) of ZiNiP coating

Draagkracht

Door het gebruik van een Ø44×130 mm dorn, een sterk M24 draadeind en dikke staalplaten is deze serie geschikt voor zeer hoge verticale en horizontale belastingen. Afhankelijk van montage en fundering kunnen deze paaldragers belastingen van honderden kilo’s tot ruim boven de 1000 kg veilig dragen.

Montage-instructies

Monteer de onderplaat op een betonnen poer of funderingsplaat met keilankers of betonankers. Stel de hoogte nauwkeurig af via het M24 draadeind. Plaats de houten staander op de Ø100 mm bovenplaat en bevestig deze met houtdraadbouten of constructieschroeven. Voor technische details en draagkrachtwaarden wordt de officiële Pitzl-documentatie aanbevolen.
