Paaldragers verstelbaar – Draadeinden (PTP easy)
De Pitzl PTP easy paaldragers met draadeinden zijn de meest flexibele en nauwkeurig instelbare oplossingen voor het verbinden van houten palen met betonfunderingen. Deze verstelbare paaldragers – ook wel draadstang-paalhouders genoemd – zijn ideaal wanneer hoogtecorrecties exact moeten worden uitgevoerd, zoals bij vlonders, terrassen, bijgebouwen, veranda’s of modulaire houtbouw.
Het hart van deze serie is een centrale draadeind (M20, M24 of M30), verkrijgbaar in verschillende lengtes tot 500 mm. Door het traploze stelsysteem kun je de paal millimeterprecies uitlijnen, ook in situaties met hoogteverschillen of oneffen ondergronden. De constructies zijn vervaardigd uit thermisch verzinkt staal en optioneel leverbaar met ZiNiP-coating voor extra corrosiebescherming in weerbelaste omgevingen.
Afhankelijk van het type is de paaldrager te combineren met diverse bovenplaten, insteekkoppen of U-profielen. Hierdoor past het systeem in vrijwel iedere houten constructie. Sommige varianten beschikken bovendien over een afhechtingsbeveiliging (tegen optillen), bijvoorbeeld via een gelaste moer of borgstrip.
Wat is een PTP easy paaldrager met draadeind?

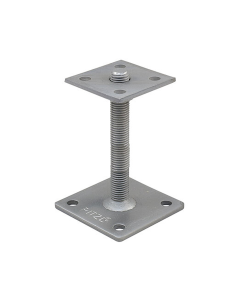

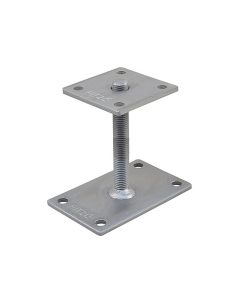

Een verstelbare paaldrager opgebouwd uit een centrale draadstang, een onderplaat en een bovenplaat of insteekkop. Met dit systeem stel je de hoogte nauwkeurig in en zorg je voor een veilige, stijve verbinding tussen paal en fundering.
Voordelen van dit type paalhouder
- Zeer nauwkeurige hoogteverstelling via centraal draadeind
- Modulair systeem: boven- en onderplaten zijn combineerbaar
- Geschikt voor uiteenlopende funderingstypen (beton, schroeffundering)
- Optioneel met trekbeveiliging (afhechtingsbeveiliging)
- Vuurverzinkt staal, optioneel ZiNiP voor hogere corrosieklasse
Unieke eigenschappen
- Draadmaten: M20, M24, M30
- Draadeinden tot 500 mm lengte
- Veilige opname van druk-, trek- en schuifkrachten
- Combinatie met diverse kopvormen (plaat, pen, insteekbuis of lip)
- Goedgekeurd volgens ETA-10/0413 en CE-gemarkeerd
Draagkracht & praktische vergelijking
- Maximale karakteristieke drukdraagkracht: tot 130 kN*
- Ruim voldoende voor terrassen, veranda’s, bijgebouwen en lichte tot middelzware houtconstructies
- 130 kN ≈ vergelijkbaar met het gewicht van een volledig gevulde jacuzzi of een compacte auto
*Exacte draagwaarden zijn afhankelijk van draaddiameter, platen en configuratie.
Hoe monteer je een paaldrager met draadeind?
- Veranker het draadeind in het beton met een chemisch anker of gebruik een instortvoorziening.
- Plaats de onderplaat over het draadeind en stel de hoogte af via stelmoeren.
- Bevestig de bovenplaat, insteekkop of U-profiel in de paal.
- Controleer eindhoogte en borg alle moeren voor een stabiele verbinding.
Deze Pitzl paaldragers met draadeinden bieden maximale flexibiliteit en nauwkeurigheid – ideaal voor professionele en particuliere houtconstructies waarbij exacte afstelling essentieel is.
