Paaldragers verstelbaar - Neigbaar

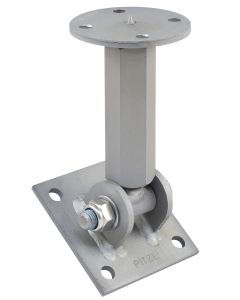

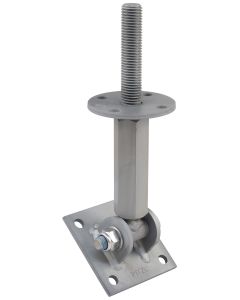

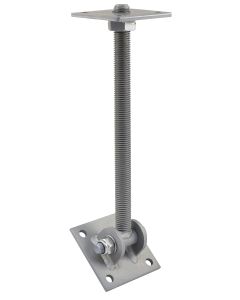

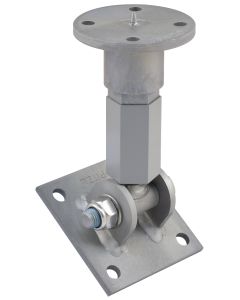

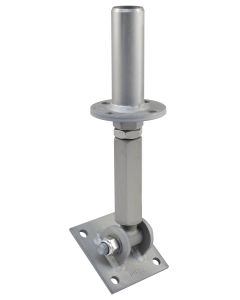

De Pitzl PTP easy neigbare paaldrager is speciaal ontwikkeld voor houten constructies waarbij de paal onder een hoek moet worden geplaatst. Dankzij het verstelbare neigmechanisme kan de bovenplaat schuin worden ingesteld, waardoor deze paaldrager ideaal is voor toepassingen zoals diagonale kolommen, schuine pergola-constructies, spantbenen of design-overkappingen met architectonische vrijheid.
Paaldragers verstelbaar – Neigbaar (PTP easy)
De Pitzl PTP easy neigbare paaldrager is speciaal ontwikkeld voor houten constructies waarbij de paal onder een hoek moet worden geplaatst. Dankzij het verstelbare neigmechanisme kan de bovenplaat schuin worden ingesteld, waardoor deze paaldrager ideaal is voor toepassingen zoals diagonale kolommen, schuine pergola-constructies, spantbenen of design-overkappingen met architectonische vrijheid.
Het neigmechanisme bevindt zich volledig in de bovenkop en wordt ingesteld via een nauwkeurig schroefmechaniek. Zodra de juiste hellingshoek is bereikt, wordt het geheel stevig vastgezet met stelschroeven. Daarnaast is de paaldrager hoogteverstelbaar via een M20- of M24-draadeind, waardoor zowel de hoek als de hoogte exact kunnen worden afgestemd op de situatie.
Deze paaldragers zijn vervaardigd uit hoogwaardig vuurverzinkt staal en voldoen aan de Europese technische goedkeuring (ETA-10/0413) en CE-markering. Optioneel kunnen varianten worden uitgerust met een ZiNiP-coating voor verhoogde corrosiebescherming.
Wat is een neigbare paaldrager?
Een paaldrager met een verstelbare kophoek, waarmee de bovenplaat onder een gewenste helling kan worden ingesteld. Ideaal wanneer een paal niet loodrecht op de fundering staat of wanneer een schuine krachtlijn technisch nodig is.
Voordelen van deze verstelbare paalhouder
- Verstelbaar in zowel hoogte als hellingshoek
- Eenvoudig en nauwkeurig in te stellen op de bouwplaats
- Robuuste fixatie dankzij het geïntegreerde stelmechanisme
- Maakt creatieve of constructief noodzakelijke schuine aansluitingen mogelijk
- Geschikt voor zowel betonfunderingen als schroeffundamenten
Unieke eigenschappen
- Verstelbare kop met precieze hoekinstelling
- M20 of M24 draadeind voor hoogteverstelling
- Gemaakt van thermisch verzinkt staal, optioneel met ZiNiP-coating
- CE- en ETA-gecertificeerd volgens ETA-10/0413
- Geschikt voor schuine belastingslijnen en complexe houtconstructies
Draagkracht & praktische vergelijking
- Drukbelasting tot ca. 100 kN (afhankelijk van de uitvoering)
- Ruim voldoende voor schuine dakstijlen, diagonale kolommen of vakwerkconstructies
- Vergelijkbaar met het gewicht van een personenauto op één paaldrager
Hoe monteer je deze neigbare paaldrager?
- Bevestig de onderplaat op een betonfundament of schroeffundering met geschikte ankers.
- Monteer het draadeind in de paal en stel de gewenste hoogte af.
- Stel de hellingshoek in via het neigmechanisme in de bovenkop.
- Fixeer de hoek met de stelschroeven voor een stabiele en veilige verbinding.
- Controleer na montage de eindhoogte en borging.
De Pitzl neigbare paaldragers bieden maximale flexibiliteit voor hoekconstructies – technisch sterk, nauwkeurig verstelbaar en geschikt voor professionele houtbouw.
