Pitzl - Instortanker - Vaste uitvoering - lengte 200-300mm - bovenplaat 80x80 mm met lip - vuurverzinkt

De Pitzl instortanker in vaste uitvoering is een eenvoudige en betrouwbare oplossing voor het permanent verankeren van houten palen in beton. Dit paalanker wordt volledig ingestort in een betonnen fundering en zorgt voor een starre, duurzame verbinding zonder verstelmechanisme. Hierdoor is het bijzonder geschikt voor constructies waarbij de hoogte vooraf vastligt.

Pitzl Instortanker – vaste uitvoering – 200 tot 300 mm – bovenplaat 80×80 mm met lip – vuurverzinkt

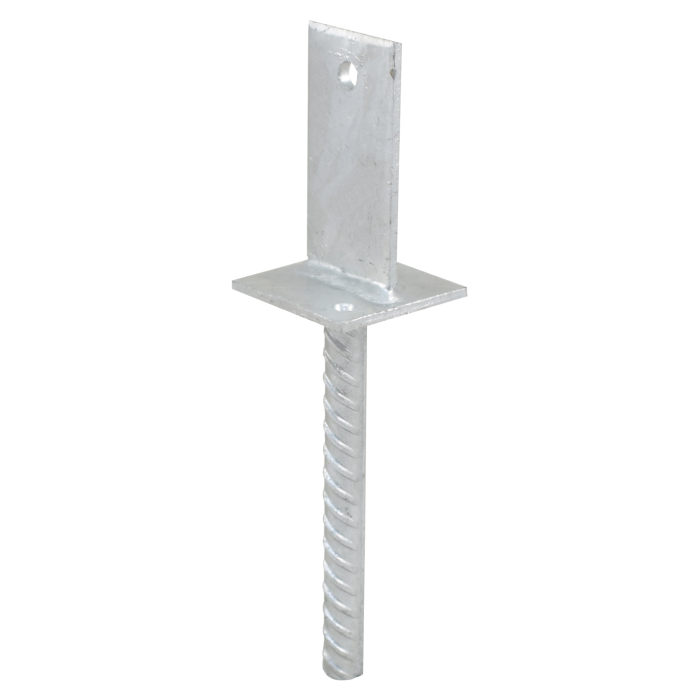

De bovenplaat van 80 × 80 mm is uitgevoerd met een aangevormde lip. Deze lip helpt bij het nauwkeurig positioneren van de houten paal en draagt bij aan een stabiele, zijdelingse fixatie. Het paalanker is vervaardigd uit staal en thermisch verzinkt (vuurverzinkt), waardoor het geschikt is voor langdurig buitengebruik.

Toepassing

Dit type instortanker wordt toegepast bij vaste houtconstructies zoals schuttingen, pergola’s, tuinconstructies, hekwerken en lichte overkappingen. Doordat het anker tijdens het betonstorten wordt geplaatst, ontstaat een permanente en trillingsvrije fundering.

Belangrijkste eigenschappen

• Vaste uitvoering zonder hoogteverstelling
• Instortanker voor permanente betonfunderingen
• Bovenplaat 80 × 80 mm met positioneringslip
• Thermisch verzinkt (vuurverzinkt) voor buitentoepassing
• Geschikt voor statisch belaste houtconstructies

Beschikbare uitvoeringen

Deze instortanker is leverbaar in de volgende lengtes:

• 110.230.000 – instortlengte 200 mm
• 110.231.000 – instortlengte 300 mm

Montage

1. Plaats het instortanker vóór het betonstorten in de juiste positie in de bekisting.
2. Controleer de uitlijning, hoogte en haaksheid van de bovenplaat.
3. Stort het beton rondom het anker en laat dit volledig uitharden.
4. Monteer na uitharding de houten paal op de bovenplaat en fixeer mechanisch.

Samenvatting

De Pitzl instortanker vaste uitvoering met bovenplaat en lip is een onderhoudsvrije en duurzame oplossing voor vaste houtconstructies. Door de eenvoudige instortmontage en vuurverzinkte afwerking biedt dit paalanker langdurige stabiliteit bij buitengebruik.
