Pitzl - Instortanker - Vaste uitvoering - lengte 200-400 mm - bovenplaat 100x100 mm met lip - vuurverzinkt

De Pitzl instortanker in vaste uitvoering is een robuuste en onderhoudsvrije oplossing voor het permanent verankeren van houten palen in beton. Deze paaldrager wordt volledig ingestort in een betonnen fundering en vormt daarmee een starre, duurzame verbinding tussen fundering en houtconstructie. Dankzij de vaste uitvoering zonder verstelmechanisme is dit instortanker bijzonder geschikt voor toepassingen waarbij de hoogte vooraf vastligt.

Pitzl Instortanker – vaste uitvoering – 200 tot 400 mm – bovenplaat 100×100 mm met lip – vuurverzinkt

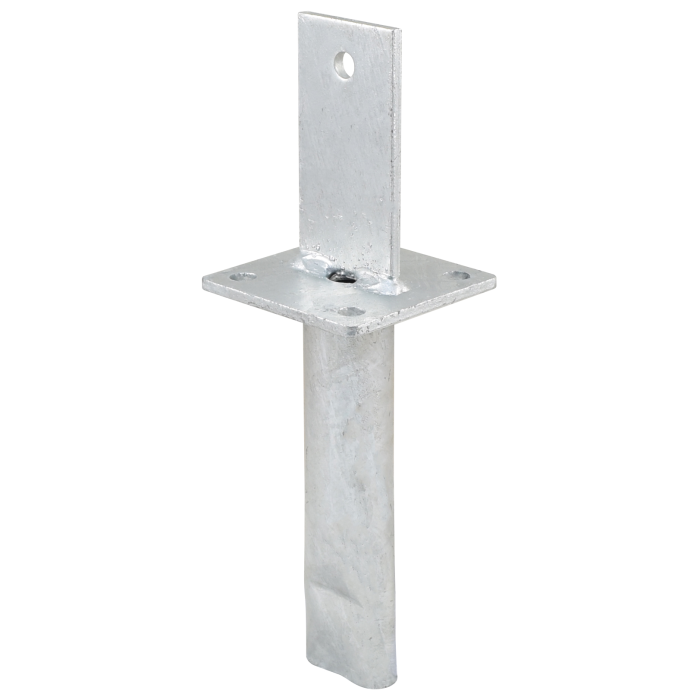

De bovenplaat van 100 × 100 mm is uitgevoerd met een aangevormde lip, waarmee de houten paal nauwkeurig gepositioneerd en zijdelings gefixeerd kan worden. De instortanker is vervaardigd uit staal en thermisch verzinkt (vuurverzinkt), wat zorgt voor langdurige bescherming tegen corrosie bij buitentoepassingen.

Toepassing

Dit type instortanker wordt toegepast bij vaste houtconstructies zoals pergola’s, schuttingen, overkappingen, tuinconstructies en andere permanent geplaatste bouwwerken. Doordat de paaldrager tijdens het betonstorten wordt geplaatst, ontstaat een zeer stabiele en trillingsvrije fundering.

Belangrijkste eigenschappen

• Vaste uitvoering – geen hoogteverstelling
• Instortanker voor permanente betonnen funderingen
• Bovenplaat 100 × 100 mm met positioneringslip
• Volledig vuurverzinkt voor buitentoepassing
• Geschikt voor statisch belaste houtconstructies

Beschikbare uitvoeringen

Deze paaldrager is leverbaar in meerdere instortlengtes:

• 110.220.000 – instortlengte 200 mm
• 110.221.000 – instortlengte 300 mm
• 110.222.000 – instortlengte 400 mm

Montage

1. Plaats het instortanker in de juiste positie in de bekisting vóór het betonstorten.
2. Controleer de positie, haaksheid en uitlijning van de bovenplaat.
3. Stort het beton rondom het anker en laat dit volledig uitharden.
4. Monteer na uitharding de houten paal op de bovenplaat en fixeer deze mechanisch.

De Pitzl instortanker vaste uitvoering met bovenplaat en lip is een eenvoudige en betrouwbare oplossing voor permanente houtconstructies. Door de instortmontage, vaste uitvoering en vuurverzinkte afwerking biedt deze paaldrager een lange levensduur en maximale stabiliteit zonder afstelwerk.
