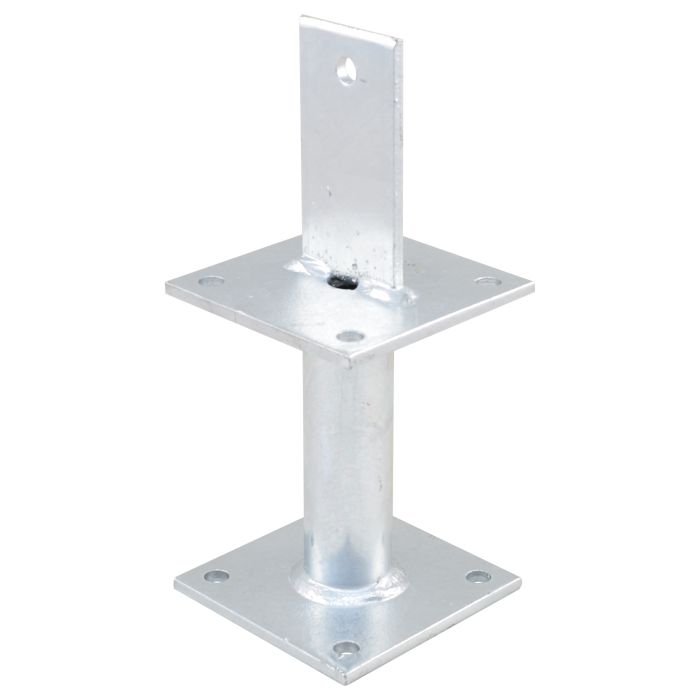

Pitzl paaldrager - Vaste uitvoering 125 - 160 mm - bovenplaat met lip - kokerprofiel Ø42 mm - Vuurverzinkt

De Pitzl paaldrager in vaste uitvoering met bovenplaat met lip en kokerprofiel Ø42 mm is ontworpen voor een stijve, betrouwbare verbinding tussen houten palen en een betonnen fundering. Deze starre paaldrager is ideaal voor toepassingen waarbij de hoogte vooraf vastligt en extra zijdelingse borging van de paal gewenst is.

Pitzl paaldrager – vaste uitvoering – Ø42 mm koker – bovenplaat met lip – vuurverzinkt

De geïntegreerde lip aan de bovenplaat zorgt voor een extra mechanische vergrendeling tussen paal en paaldrager. Hierdoor worden zijdelingse krachten beter opgenomen, wat deze uitvoering bijzonder geschikt maakt voor constructies met windbelasting of lichte horizontale belasting.

Toepassing

Deze vaste paaldrager wordt veel toegepast bij schuttingen, pergola’s, hekwerken, tuinconstructies en andere houtbouwtoepassingen op een vlakke, stabiele ondergrond. Dankzij de vaste uitvoering zonder verstelmechaniek is deze paaldrager onderhoudsvrij en zeer geschikt voor permanente buitenconstructies.

Constructie en uitvoering

• Starre paaldrager zonder hoogteverstelling
• Volledig gelaste staalconstructie
• Kokerprofiel Ø42 mm voor stabiele paalopname
• Bovenplaat met geïntegreerde lip voor extra zijdelingse fixatie
• Onderplaat: 100 × 100 × 6 mm
• Lipafmeting: 120 × 60 × 6 mm
• Thermisch verzinkt staal (vuurverzinkt) voor langdurig buitengebruik

Beschikbare uitvoeringen binnen deze serie

• 11003.0000 – hoogte 125 mm
• 11007.0000 – hoogte 160 mm

Voordelen van deze vaste paaldrager

• Extra stabiliteit dankzij bovenplaat met lip
• Geen afstelwerk: direct monteren
• Onderhoudsvrij en duurzaam
• Geschikt voor standaard en licht belastende houtconstructies

Montage

De onderplaat wordt bevestigd op de betonfundering met geschikte ankers of keilbouten, afhankelijk van de ondergrond en belasting. De houten paal wordt op het kokerprofiel geplaatst en mechanisch vastgezet tegen de bovenplaat en lip.

Door de vaste uitvoering is geen hoogtecorrectie mogelijk na montage, wat zorgt voor maximale stijfheid en eenvoud in de constructie.
